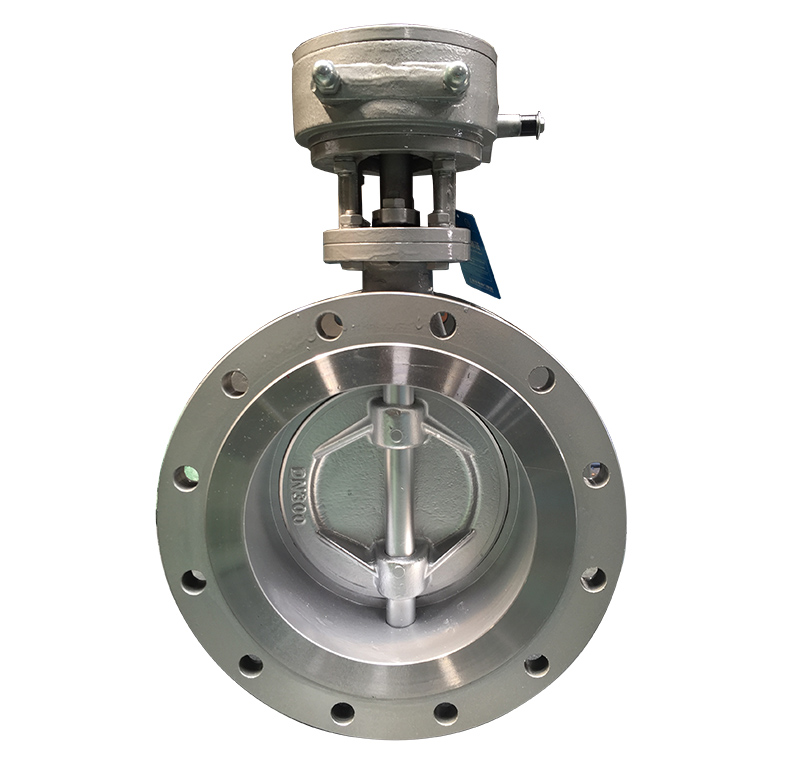

美标法兰蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。
主要技术参数
| 公称通经 | DN（in) | 2"-36" | 2"-36" |
| 公称压力 | PN(MPa) | 150LB | 300LB |
| 实验压力Ps（MPa） | 强度试验 | 3 | 7.5 |
| 密封试验 | 2.2 | 5.5 | |
| 适用介质 | 水、蒸汽、油品、酸碱类、海水等 | ||
| 适用温度 | -40～425℃ | ||
主要零件材料
| 名称 | 材料 |
| 阀体 | WCB、CFB、CF8M |
| 阀板 | WCB、CFB、CF8M |
| 帆杆 | 304、316、1Cr13 |
| 密封套 | 316、304 |
| 填料 | 柔性石墨、氟塑料 |
